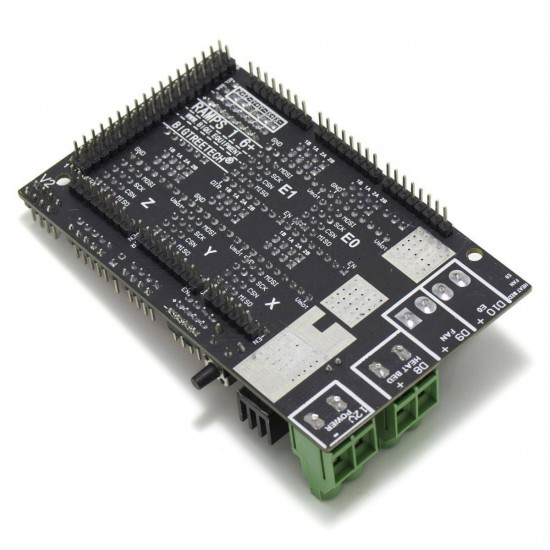

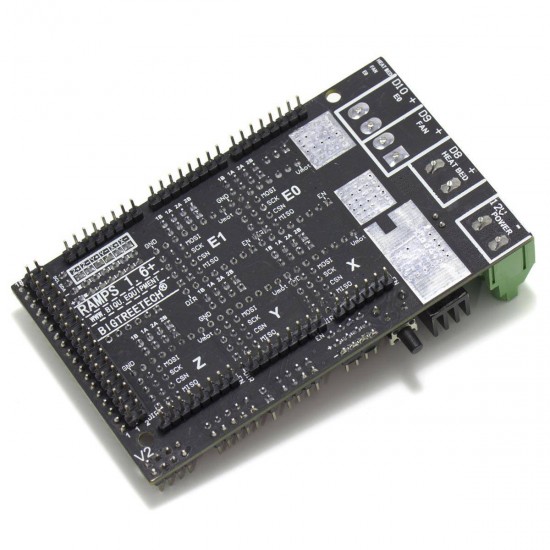

Ramps 1.6+ (PLUS) - Compatible con SPI - Compatible con TMC2130

Esta versión de la popular electrónica para Impresoras 3D Ramps es una revisión que integra compatibilidad con SPI, eliminando la necesidad de cableado extra para los pines SPI.

Características destacables:

• Compatible con SPI y SPEP / DIR, configurable a través de los jumpers integrados en la placa.
• Placa base de 4 capas, lo que mejora la temperatura de funcionamiento.

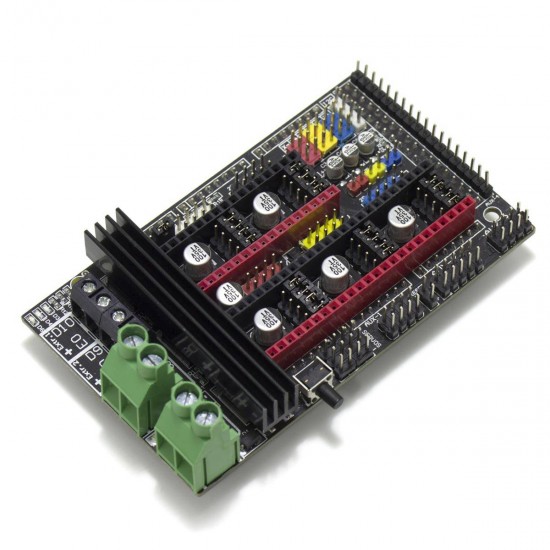

• Conectores de alta potencia para la cama y la alimentación.

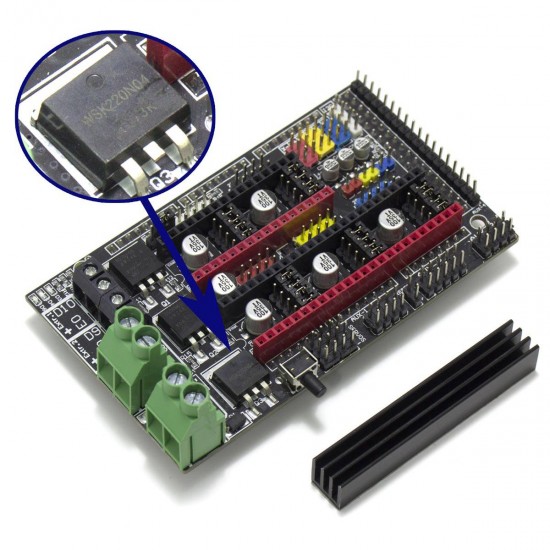

• Mosfet WSK220N04 de alta potencia para la cama caliente, que soporta hasta 220A.

Instalación usando el modo SPI:

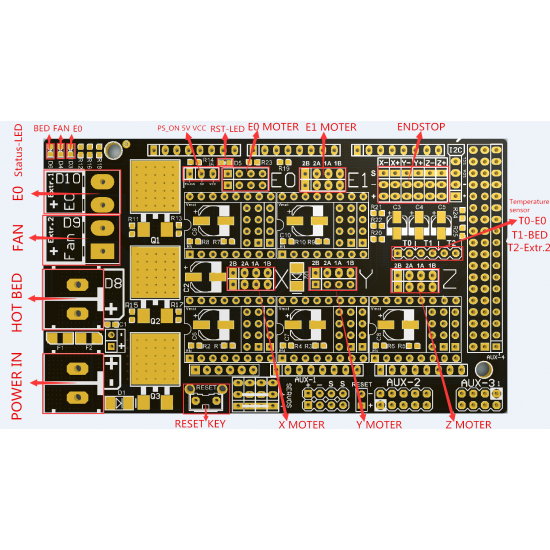

1. Localiza los pines de configuración debajo de la posición del controlador:



2. Coloca los jumpers según quieras configurar cada controlador, puedes usar diferente configuación para cada eje.


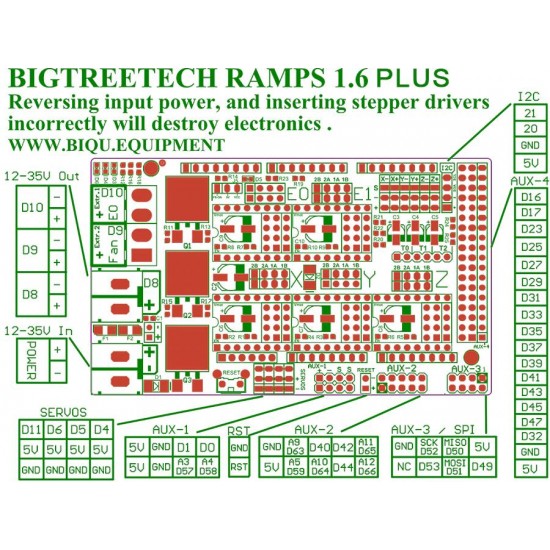

   Para usar el modo SPI debes conectar el 1 con el 11, 2 con 12, 3 con 5, y 4 con 6. Dejando a la vista los pines de color blanco. Además, debes asegurarte que tienes los pines asignados correctamente. La configuración por defecto es: XCS: D63, YCS: D40, ZCS: D42, E0CS: D65 y E1CS: D66.
   Para usar el modo STEP/DIR debes conectar los jumpers uniendo 11 con 10, 12 con 9 y 5 con 8, cada una de estas tres conexiones representa MS1, MS2, y MS3 respectivamente, por lo que podrás ajustar la configuración de los controladores.
3. Configura el firmware para funcionar según hayas instalado los controladores.

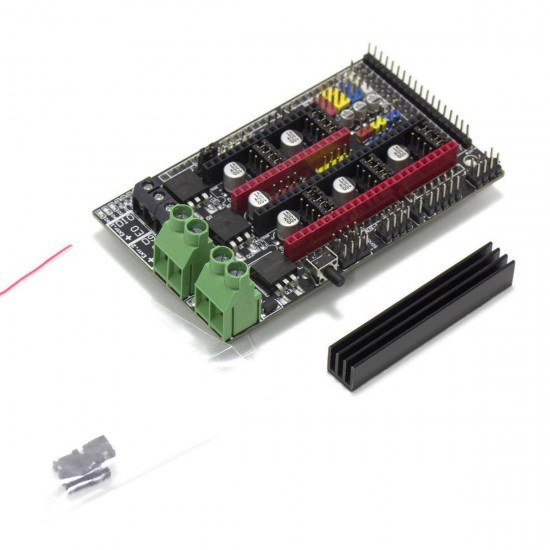

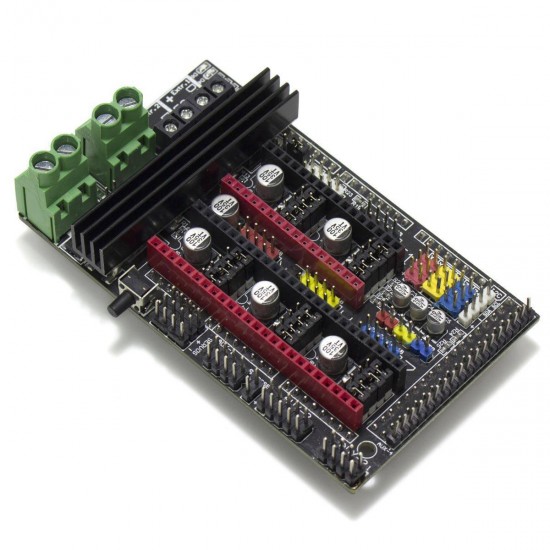

1 unidad. Jumpers y disipador incluidos.
